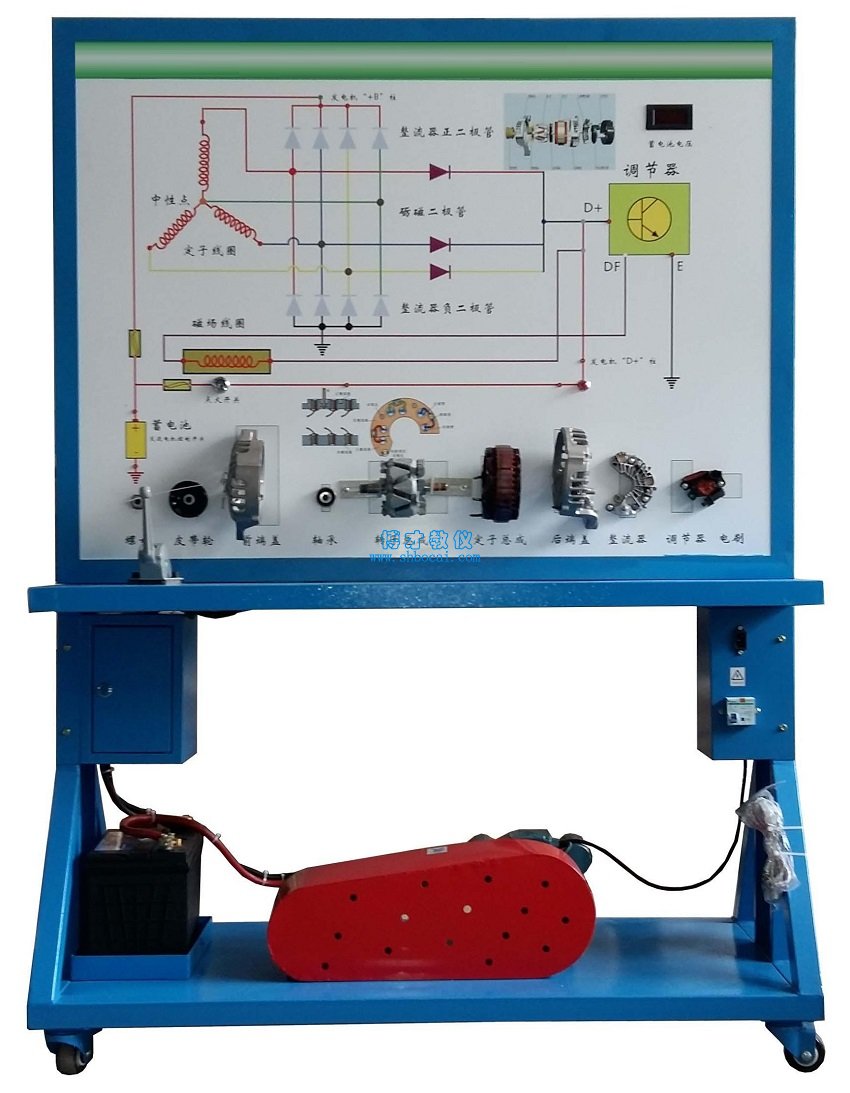

BCQC-NJ-12 拖拉机充电系统实训台
该设备采用750P拖拉机充电系统实物为基础，充分展示充电系统的组成结构和工作过程。
适用于学校对充电系统理论和维修实训的教学需要。
二、拖拉机充电系统实训台功能特点
1.真实可运行的充电系统，充分展示充电系统的组成结构。
2.打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯灭，蓄电池端电压升高，真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车充电系统的工作原理。
4.示教板面板上安装有发电机总成分解部件，可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车充电系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三、拖拉机充电系统实训台技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
1)电 压：AC 220V/380V
2)功 率：2.2KW
3)转 速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、拖拉机充电系统实训台基本配置
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图 | 套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 发电机总成 | 全新 | 台 | 1 |
| 4 | 发电机总成分解部件 | 套 | 1 | |
| 5 | 充电指示灯 | 个 | 1 | |
| 6 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
| 7 | 保险丝盒 | 个 | 1 | |
| 8 | 电压表 | 0～30V | 个 | 1 |
| 9 | 电流表 | 0～±100A | 个 | 1 |
| 10 | 蓄电池 | 12V 45Ah | 台 | 1 |
| 11 | 电源总开关 | 50A | 个 | 1 |
| 12 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm | 台 | 1 |
| 13 | 故障模拟与排除装置 | 套 | 1 |
订货须知：
一、① 拖拉机充电系统实训台,拖拉机充电系统示教板的产品名称与型号;② 拖拉机充电系统实训台,拖拉机充电系统示教板的规格;③拖拉机充电系统实训台,拖拉机充电系统示教板是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的拖拉机充电系统实训台,拖拉机充电系统示教板的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【https://www.shbocai.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
