BCJXZT-3 机械设备装调技术综合实训考核装置
一、机械设备装调技术综合实训考核装置概述
机械设备装调技术综合实训考核装置依据相关国家职业标准及行业标准，结合各职业院校、技工院校“工程机械运用与维护”、“机械制造与自动化”、“机电设备安装与维修”、“自动化生产设备应用”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。通过项目实训主要培养学生识读装配图和零件图;机械部件的装配与调整；电气控制线路的设计与维修；变频器、伺服电机驱动器、步进电机驱动器参数设置；PLC硬件组态以及程序编写与调试；机械设备装调与整机运行等职业能力。通过项目实训提高学生在机械设备、机电设备企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械设备电气控制、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
二、机械设备装调技术综合实训考核装置特点
1.实操性强 依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高学生的动手技能和就业能力。
2.适用面广 基于机械装调技术中的钳工基本操作、装配、测量及调整、质量检验的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。
3.模块化设计 由多种机械部件组成，如：二维工作台、多级变速箱、间歇回转工作台、齿轮减速器和冲床机构等。既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。
4.综合性强 培养学生的机械识图、常用工具和量具的选择及使用、机械零部件和机构工艺与调整、装配质量检验等综合能力。
三、机械设备装调技术综合实训考核装置技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.交流减速电机1台：额定功率 90W，减速比 1:25
3.外形尺寸（实训台）：1800mm×700mm×825mm
4.设备重量：600kg
5.安全保护：具电流型漏电保护，安全符合国家标准
四、机械设备装调技术综合实训考核装置系统组成与功能

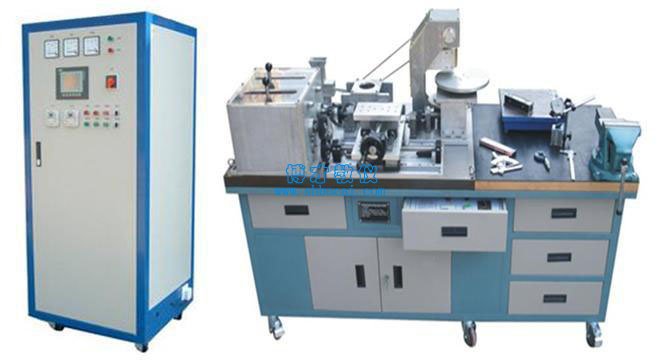

本装置主要由实训台、动力源、机械装调对象（机械传动机构、多级变速箱、二维工作台、齿轮减速器、间歇回转工作台、冲床机构等）、装调工具、常用量具等部分组成。
1.实训台：采用铁质双层亚光密纹喷塑结构，包括操作区域和机械装调区域两部分。操作区域主要由实木台面、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域采用铸件操作台面，学生可在上面安装和调整各种机械机构。
2.机械传动机构：主要由同步带、链、齿轮、蜗杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握机械传动机构的装配与调整技能。
3.多级变速箱：具有双轴三级变速输出，其中一轴输出带正反转功能，顶部用有机玻璃防护。主要由箱体、齿轮、花键轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构等组成，可完成多级变速箱的装配工艺实训。
4.二维工作台：主要由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能；能完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。
5.齿轮减速器：主要由直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等组成，可完成减速器的装配工艺实训。
6.间歇回转工作台：主要由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。由多级变速箱经链传动、齿轮传动、蜗轮蜗杆传动及四槽槽轮机构分度后，实现间歇回转功能；能完成蜗轮蜗杆、四槽槽轮、轴承等的装配与调整实训。
7.冲床机构：主要由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合，实现压料功能模拟，可完成冲床机构的装配工艺实训。
8.动力源：配置交流减速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口，行程开关接口。
9.装调工具：主要有套装工具（55件）、台虎钳、划线平板、拉马、圆螺母扳手、卡簧钳、紫铜棒、截链器等。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、板牙架、螺丝刀、锯弓、尖嘴钳、老虎钳等组成。
10. 常用量具：主要由游标卡尺、游标万能角度尺、角尺、杠杆式百分表、千分尺、塞尺、深度游标卡尺等组成；通过使用量具进行测量，可使学生掌握常用量具的使用方法，掌握机械装配的检测方法等。
五、实训项目
1.钳工基本操作技能实训
1、划线技能训练
2、锉削技能训练
3、锯削技能训练
4、钻削技能训练
5、攻、套螺纹技能训练
6、刮削技能训练
7、变速箱的装配与调整
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮组、箱体等的装配与调整。
8、三减速器的装配与调整
根据装配图及装配工艺要求，完成减速器的装配与调整。
9、冲床机构的装配与调整
根据装配图及装配工艺要求，完成冲床机构的装配与调整。
10、间歇回转工作台的装配与调整
根据装配图及装配工艺要求，进行蜗轮蜗杆、四槽槽轮、轴承、支座等的装配与调整。
11、二维工作台的装配与调整
根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
12、机械传动的安装与调整
(1).带传动机构的装配与调整
(2).链传动机构的装配与调整
(3).齿轮传动机构的装配与调整
13、机械系统运行与调整
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能。
六、机械设备装调技术综合实训考核装置基本配置
1.装置基本配置
1.装置基本配置
|
序号
|
名称
|
型号及规格
|
数量
|
备注
|
|
1
|
实训台
|
实训台外形尺寸：1800mm×700mm×825mm；全钢结构，桌子下方带储存柜，柜子上方和右侧带4个抽屉；型材平板：1100mm×700mm×40mm；实木桌板：700mm×700mm×40mm；电气控制柜: 800mm×600mm×1800mm。 |
1台
|
|
|
2
|
电源控制箱
|
设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。 |
1台
|
|
|
3
|
交流减速电机
|
功率：90W；减速比：1:25。 |
1台
|
|
|
4
|
可编程控制器模块
|
西门子CPU226(DC/DC/DC)+EM253 |
1套
|
|
|
5
|
变频器模块
|
三菱FR-E740-0.75k-CHT |
1套
|
|
|
6
|
触摸屏模块
|
7英寸，TFT真彩，65K色 |
1套
|
|
|
7
|
调速器
|
适用电机：6～90W； 调速范围：90～1400r/min。 |
1个
|
|
|
8
|
带传动机构
|
主要配置有：同步带2根、同步带轮4只、键、轴、轴承、支座、端盖、交流减速电机等。 |
1套
|
|
|
9
|
链传动机构
|
主要配置有：单排链1个、链轮2个、键、轴、轴承、支座、端盖等。 |
1套
|
|
|
10
|
齿轮传动机构
|
主要配置有：6个直齿圆柱齿轮、2个直齿圆锥齿轮、键、轴、轴承、支座、端盖等。 |
1套
|
|
|
11
|
多级变速箱
|
主要配置有：箱体（顶部为有机玻璃，既可起到防护作用，又可直接观察箱体内的结构及运行情况）、齿轮（直齿圆柱齿轮6个、滑移齿轮2组）、轴承（7203AC角接触轴承6个,6203-2RZ深沟球轴承5个）、花键轴、间隔套、键、卡簧、端盖、手动换档机构等。 |
1套
|
|
|
12
|
二维工作台
|
主要配置有：滚珠丝杠及螺母2副（长度分别为506mm、356mm；公称直 径 20mm；导程 5mm；右旋）、直线导轨4条和滑块6个（日本THK品牌，长度分460mm、280mm两种；宽度15mm）、工作台面（采用3块厚为24mm的钢 板）、轴承（7202AC角接触轴承4个、6202-2RZ深沟球轴承2个）、轴承座、端盖、垫块等。 |
1套
|
|
|
13
|
减速器
|
主要配置有：直齿圆柱齿轮4个、轴承（7003AC角接触轴承4个、6003-2RZ深沟球轴承4个）、支架、轴、端盖、键等。 |
1套
|
|
|
14
|
间歇回转工作台
|
主要配置有：四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承（51120推力 球轴承1个、30203圆锥滚子轴承1个、30302圆锥滚子轴承2个、7002AC角接触轴承4个、6002Z深沟球轴承2个、6000Z深沟球轴承1 个、6203-2RS深沟球轴承1个、688RS深沟球轴承1个）、支座、端盖等。 |
1套
|
|
|
15
|
冲床机构
|
主要配置有：曲轴、连杆、滑块、支架、键、轴、轴承（6002-2RZ角接触轴承2个）等。 |
1套
|
|
|
16
|
配件
|
使用说明书、备用螺丝、调节手柄、防锈油、零件盒及清洗油槽等。 |
1套
|
|
2.工具、量具配置
|
序号
|
名称
|
型号及规格
|
数量
|
备注
|
|
1
|
内六角扳手
|
9件套六角扳手 |
1套
|
套装工具
|
|
2
|
呆扳手
|
10、12、14、17各1把 |
4把
|
套装工具
|
|
3
|
活动扳手
|
8〞 |
1把
|
套装工具
|
|
4
|
整形锉
|
6把
|
套装工具
|
|
|
5
|
锉刀
|
平锉、半圆锉、三角锉、圆锉各1把 |
4把
|
套装工具
|
|
6
|
板牙架、板牙
|
M25（1〞）；M6×1.0、M7×1.0、M8×1.25、M10×1.5、M12×1.75各1个 |
1套
|
套装工具
|
|
7
|
绞杠、丝锥
|
M3～M12(1/16〞～1/2〞)；M6×1、M7×1、M8×1.25、M10×1.5、M12×1.75各1个 |
1套
|
套装工具
|
|
8
|
划线工具
|
划规（6〞、150mm）1个、划针1个 |
1套
|
套装工具
|
|
9
|
样冲
|
1个
|
套装工具
|
|
|
10
|
锤子
|
木柄圆头锤、木柄钳工锤各1把 |
2把
|
套装工具
|
|
11
|
螺丝刀套装
|
一字、十字大小各1个 |
4把
|
套装工具
|
|
12
|
锯弓
|
可调式结构 |
1把
|
套装工具
|
|
13
|
尖嘴钳
|
1把
|
套装工具
|
|
|
14
|
钢丝钳
|
180mm |
1把
|
套装工具
|
|
15
|
三角套筒扳手
|
8mm、9mm、10mm |
1把
|
套装工具
|
|
16
|
钢丝刷
|
1把
|
套装工具
|
|
|
17
|
铁皮剪
|
1把
|
套装工具
|
|
|
18
|
角尺
|
1把
|
套装工具
|
|
|
19
|
直尺
|
1把
|
套装工具
|
|
|
20
|
吹塑工具箱
|
1个
|
套装工具
|
|
|
21
|
台虎钳
|
150 |
1台
|
|
|
22
|
划线平板
|
300×300 |
1块
|
|
|
23
|
紫铜棒
|
一头Φ18一头Φ14×250mm |
1根
|
|
|
24
|
外卡簧钳
|
直嘴7寸 |
21把
|
|
|
25
|
外卡簧钳
|
弯嘴7寸 |
1把
|
|
|
26
|
拉马
|
1个
|
|
|
|
27
|
截链器
|
1把
|
|
|
|
28
|
刮刀
|
1把
|
|
|
|
29
|
橡皮锤
|
1把
|
|
|
|
30
|
圆螺母扳手
|
M14、M16、M27 |
各1把
|
|
|
31
|
游标卡尺
|
测量范围：0～300mm，分度值：0.02mm |
1把
|
|
|
32
|
深度游标卡尺
|
测量范围：0～200mm，分度值：0.02mm |
1把
|
|
|
33
|
杠杆式百分表
|
测量范围：0～0.8mm, 分度值：0.01mm |
1个
|
|
|
34
|
磁性表座
|
大、小各1个 |
2个
|
|
|
35
|
千分尺
|
测量范围：0～25mm |
1把
|
|
|
36
|
游标万能角度尺
|
测量范围：0～320º |
1把
|
|
|
37
|
塞尺
|
测量范围：0.02～1.00mm |
1把
|
|
|
38
|
角尺
|
1把
|
|
|
|
39
|
钢直尺
|
1000mm |
1把
|
|
