BCWK-88B 网孔型万能机床电路实训考核装置


网孔型万能机床电路实训考核装置

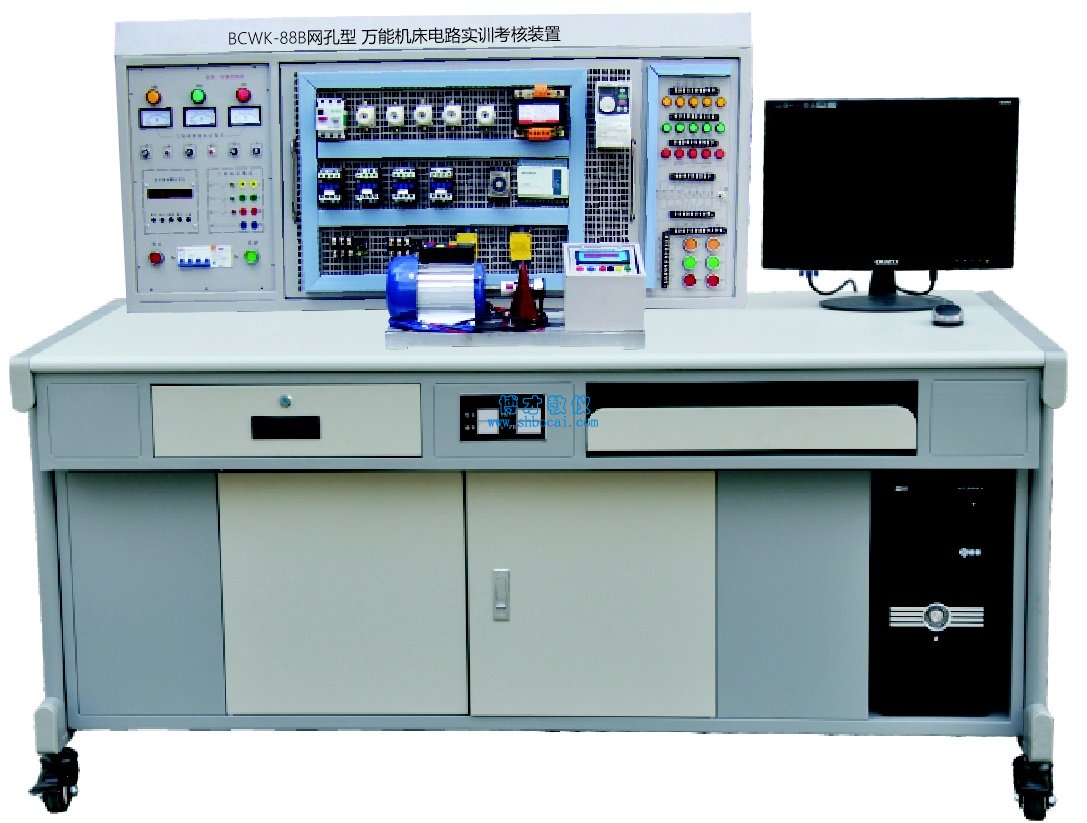

BCWK-88B网孔型 万能机床电路实训考核装置(不含电脑)

一、网孔型万能机床电路实训考核装置概述
   本装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”、“PLC综合实训”、“变频调速”等课程的实训与考核,增加元器件能扩展“电工技能实训”、“电工仪表与测量”等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。
二、网孔型万能机床电路实训考核装置特点
1、电气控制线路元件装在网孔板上,实训内容丰富,操作方便、机动灵活、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。
3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。
4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。
三、实训考核装置技术性能
1、输入电源:三相四线~380V±10%  50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1600mm×700mm×1350mm
四、机床电路实训考核装置实训项目
(一)机床电气控制
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.Y/△Y启动自动控制线路
5.用倒顺开关三相异步电动机正反转控制
6.接触器联锁的正反转控制线路
7.按钮联锁的三相异步电动机接触器正反转控制线路
8.双速电动机的切换运行控制线路
9.双重联锁的三相异步电动机正反转控制线路
10.电动葫芦电气控制线路
11.C6140普通车床电气控制线路
12.C650-2普通车床电气控制线路
13.M7120平面磨床电气控制线路
14.M7130K平面磨床电气控制线路
15.M1432A万能外圆磨床电气控制线路
16.X62W型万能铣床电气控制线路
17.Z3050摇臂钻床电气控制线路
18.Z3040B摇臂钻床电气控制线路
19.Z35摇臂钻床电气控制线路
20.T68卧式镗床电气控制线路
(二)PLC综合实训
1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程、下载等)
2.PLC仿真实训
3. PLC控制的三相异步电动机正反转控制
4. PLC控制的三相异步电动机Y/△启动控制
5. PLC控制的三相异步电动机降压启动控制
6. PLC控制的三相异步电动机能耗制动控制
7. PLC控制的三相异步电动机自锁运行控制
(三)基于PLC变频器的电机拖动与控制实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.多段速度选择变频调速
4.外部端子点动控制
5.控制电机运行时间操作
6.瞬间停电变频器参数设定
7.控制电机正反转运行控制
8.外部电压变频调速
9.三相异步电动机的变频开环调速
(四)PLC、变频器的电机拖动与控制实训
1.基于PLC通讯方式的多段速选择变频调速
2.基于PLC通讯方式的变频器开环调速
3.基于PLC通讯方式的变频器闭环调速
五、装置的配备及功能
(一)实训屏
   实训屏为铁质双层亚光密纹喷塑结构,铝合金面板
1、主控功能板
(1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作;
(2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
(3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。
(4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。
2、辅助器件安装屏
(1)红、黄、绿信号灯各5只
(2)大功率降压电阻75Ω/75W 3只,能耗制动电阻10Ω/25W 1只
(3)控制按钮6只
(4)整流二极管IN5408 4只
(5)单相开关1只
(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。
(三)实训桌
    实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。
(四)基本器材配备
序号
名   称
数量
单位
1
交流接触器
7
2
热继电器
3
3
电子式时间继电器
2
4
螺旋式熔断器
6
5
直插式熔断器
3
6
低压断路器
1
7
电磁阀
1
8
十字开关
1
9
行程开关
4
10
控制按钮
6
11
按钮开关
2
12
转换开关
1
13
控制变压器
1
14
灯头座
1
15
电容
2
16
导轨
30
厘米
17
接线端子
20
18
导线
50
19
走线槽
2
20
双速异步电动机
1
21
三相鼠笼式异步电动机(Y)
1
22
三相鼠笼式异步电动机(△)
1
23
三相鼠笼式异步电动机(Y/△)
1
24
万用表1只、螺丝刀1把、尖嘴钳1把、剥线钳1把、电工刀1把、电笔1支、卷尺1只、钢锯架1把、手枪钻1把
1
25
变频器:配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板
1
26
PLC可编程控制器主机:提供三菱FX1N-24mR-001型主机及SC-09编程电缆。
1
27
稳压电源及恒流源控制箱
1
28
工控组态软件:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
1
29
PLC仿真实训软件( (1)通过PLASH虚拟环境实时显示PLC的运行状态 (2)可以实现PLC虚拟接线,并对接线进行错误检查 (3)PLC编程训练、PLC程序编写测试等功能 (4)实现PLC运行模拟,对错误程序进行检查)
1
30
电机导轨及光码盘测速系统:含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅。
1
